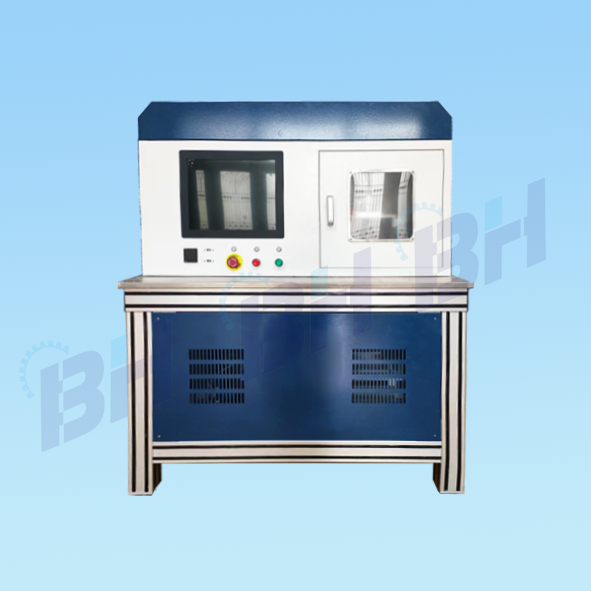

BHM-50型往復摩擦磨損試驗機

技術文件

BHM-50型往復摩擦磨損試驗機可用于在高頻線性振動的條件下測定極壓潤滑油的摩擦系數和抗磨損性能的試驗方法。能滿足 ASTMD 6079 SH/T0765、ISO12156、 NB/SH/T 0847-2010 等測試方法標準。

該設備采用工業控制計算機，實時采集、反饋及控制，并實時繪制各參數的試驗曲線，曲線、數據導出及打印，兼具繪制、存儲、導出、打印等多種功能。

二、試驗機結構簡述

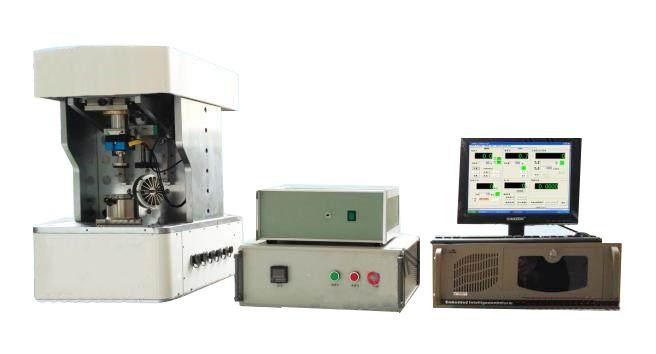

該試驗機主要是由往復振動裝置、載荷加載機構、摩擦副裝夾機構、恒溫恒濕箱體、信號采集處理及電氣控制等部分組成。

2.1 往復振動裝置

該裝置是通過音圈電機（進口品牌）拖動連桿機構實現往復位移,音圈電機是一種特殊形式的直接驅動電機。具有體積小、高速、高加速、響應快等特性。音圈電機與進口導軌滑塊固定在臺座上，運行穩定，摩擦力小，位移控制采用光柵尺，測量精度高，穩定性好，可靠性高，與直線導軌配合使用， 保證了音圈電機位移控制的準確性、可靠性及穩定性。推桿采用鋁合金材質， 一體加工，減輕了重量，降低了往復慣性力，保證了設備往復運動的靈敏度， 進而提高了往復頻率及往復行程的穩定性、可靠性；外觀噴砂氧化，美觀大方。

2.2 載荷加載機構

該設備采用步進電機驅動，彈簧自動加載，試驗力可通過步進電機實時調整，加載穩定可靠。

2.3 摩擦副裝夾部分

鋼球試樣夾具采用鋁合金材質加工，在保證了鋼球固定的穩定性、可靠性的同時，減輕了重量，降低了往復慣性力，保證了設備往復運動的靈敏度，進而提高了往復頻率及往復行程的穩定性、可靠性；上面配有兩個定位銷，保證與推桿連接的簡單性及高精度性；外觀噴砂氧化，美觀大方。

油盒（盤試樣夾具）。采用不銹鋼一體加工，保證盤試樣定位精度及穩定性的同時，保證了油盒材質對待測油品性能的影響，提高了油品潤滑性能檢測的可靠性及準確性。加熱系統。由溫度傳感器、加熱器、溫度控制器組成， 三者行成閉環控制，保證了待測油品溫度加熱的準確性及穩定性。摩擦力測量系統。采用高精度加速度傳感器精確測量，相應速率快，測量精度高，穩定 、可靠。

2.4 信號采集處理及電氣控制

電氣控制系統由電氣控制箱體、工業控制計算機、控制軟件等組成?？刂葡潴w內控制元件采用施耐德進口元器件，運行穩定、可靠。采用研祥工業控制計算機，運行穩定、可靠。

控制軟件。試驗機控制系統采用獨立開發的專用試驗機控制系統，該系統運行平穩、可靠，界面具有速度設置、參數預置、數據采集等功能。試驗人員可對摩擦力矩、頻率、試驗時間、往復行程等參數進行預置，當?shù)竭_(dá)預設值后系統將自動停止試驗，參數界面參見下圖。

在試驗操作軟件中具備 SH/ T0765 標準溫濕度區間圖及 ISO 12156.1： 2018 版標準方法中給出的試驗溫濕度區間圖，并根據試驗時間環境溫濕度進行自動調整。

試驗后的磨斑圖片可直接導入軟件系統中，形成的一份具有磨斑圖片以及各項參數的完整試驗報告。

試驗機裝配軟件具有三個測試項目，即柴油潤滑性評定、汽油潤滑性評定及客戶自定義潤滑性評定，可滿足甲醇汽油、乙醇汽油等邊界潤滑性范圍內的不同項目的潤滑性評定。

當試驗完成后，試驗人員可對數據進行處理生成試驗報表及試驗曲線。報表以 txt 記事本格式輸出，輸出內容包含試驗力、試驗時間、摩擦力、試驗溫度、摩擦系數、頻率等參數；

試驗曲線包含載荷-時間、摩擦力矩-時間、溫度-時間、頻率-時間等曲線。

試驗機測控系統采用板卡集成式數據采集和控制。它們提供了模擬量輸入、模擬量輸出、數字量輸入/輸出等功能。這些模塊可以由命令遠程控制。試驗機控制軟件采用 Visual Basic 語言開發，直接面向?qū)ο蟆⒐δ軓?qiáng)大、同時可擴展性強。

為保證整機運行的可靠性，該機關鍵部件均采用性能良好的進口器件和國內知名品牌。

三、主要技術指標

四、試驗機的工作條件

☆ 在室溫 10℃-35℃范圍內，相對濕度不大于 80%；

☆ 正確安裝在穩固的基礎或工作臺上；

☆ 周圍無腐蝕性介質、無震動和干擾；

☆ 使用電源：220V／16A；

☆ 電源電壓的波動范圍不應超過額定電壓的±10%；

☆ 試驗機電源應有可靠接地,頻率的波動不應超過額定頻率的 2%；

五、主要配置明細

1. 試驗主機 一臺

2. 溫濕度控制箱體 一套

3. 電氣控制箱體 一套

4. 工業控制計算機 一套

5. 附件工具箱及附件 一套
