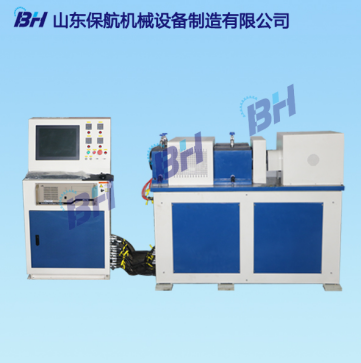

MHD-04型雙工位滑動軸承磨損試驗機

一、 主要用途：

MHD-04型雙工位滑動軸承磨損試驗機（以下簡稱該試驗機），采用滑動摩擦的形式；可在干摩擦、滴油潤滑、滴水潤滑以及改變負荷、速度、試驗溫度、時間、摩擦配偶軸尺寸及材料、表面粗糙度、硬度等參數條件下進行試驗，評定自潤滑軸承材料、表面薄層或?qū)訝顝?fù)合材料、固體潤滑材料的減摩耐磨特性、PV值和綜合使用性能。

二、組成結構：

該試驗機主要由主機、潤滑系統、電控柜（強電控制系統）、計算機及附件等組成。

2.1 主機。

采用臥式結構，主要由底座、試驗力測量傳感器（兩套）、試驗力加載系統（兩套）、摩擦副系統（兩套）、滴油潤滑系統（兩套）、主軸座系統（兩套）、彈性聯軸器、摩擦力測量系統（兩套）、主軸電機（7Kw、伺服電機）、帶輪傳動系統及附件組成。

? 底座。主要由上底板、下底板、加強座等部分組成，由工程鋼整體焊接，并經時效處理，穩定可靠，滿足結構空間和試驗剛性要求。

? 試驗力測量傳感器（兩套）。采用高精度輪輻式傳感器，直接測量加載試驗載荷，測量位置精確，數據采集線性度高、重復性好、穩定、可靠。由于摩擦副部分帶有加熱系統，為保證傳感器在常溫下的高精度性能，摩擦副與傳感器之間設置有隔熱保護系統。

? 試驗力加載系統（兩套）。采用彈簧加載方式，直流電機（伊蒂文）帶動蝸輪蝸桿減速機（自主研制），實現自動彈簧加載，加載穩定，準確性高，保值性好。

? 磨損量測量。設備摩擦副增加美國世銓高精度位移傳感器，通過在線測量試樣磨損厚度，測量試樣的磨損量。

? 摩擦副系統（兩套）

該試驗機包含φ23（外）×φ20（內）×20（長），最大長度40，φ12（外）×φ10（內）×10（長），最大長度40兩種滑動軸承/軸套試樣，為此，設備相應配備兩種種不同的摩擦副夾具；為減小試驗力加載導致的試樣軸變形量，該部分采用簡支梁機構；傳動軸承選用滾針軸承，額定轉速高，摩擦扭矩小，且便于客戶裝卸試樣，有效保證設備試驗的準確性、穩定性的同時，降低了試樣安裝的困難度，簡單、易操作。摩擦副尺寸可根據客戶要求設計加工。摩擦副夾具配備加熱系統和試樣溫度采集，夾具溫度采集兩套溫度采集系統。

? 滴油潤滑系統。為摩擦副提供滴油、滴水潤滑條件，滴油速度可通過針閥有效實時控制。

? 主軸座系統（兩套）。主要由主軸座、主軸、傳動軸承組成；

主軸座，采用鑄體一體化加工，機械精度高，穩定、可靠；

主軸，材料采用GCr15高速鋼，由數控加工中心加工并經動平衡調整，機械精度高；通過熱處理和表面滲氮，提高主軸表面硬度及芯部韌性和耐磨性，在高速、重載運行工況下，有效提高主軸傳遞扭矩的可靠性，降低由徑向試驗力導致的主軸徑向變形量；

傳動軸承，采用進口SKF P5高精度等級的傳動軸承，承受載荷大，傳動精度高。

? 彈性聯軸器。連接電機軸主軸I，傳遞扭矩效率高，且在設備運轉時，還可起到自動調心的作用，提高設備傳動精度，傳動振動小，噪音小。

? 摩擦力測量傳感器（兩套）。采用美國世銓S型拉壓傳感器，直接測量摩擦副傳遞的試樣之間的摩擦力；測量精度0.5‰，響應頻率高達1000Hz，摩擦副與施力座之間安裝有圓柱滾子軸承，摩擦阻力小，有效降低設備摩擦力測量誤差。直接測量摩擦副摩擦力，系統誤差小，數據采集線性度高、重復性好、穩定、可靠。

? 主軸電機。采用7Kw日本安川伺服，額定轉速1r/min -3000r/min，最高轉速6000r/min，額定扭矩22.3N.m。

? 潤滑系統。為兩主軸座及懸臂梁支持機構提供良好的潤滑和散熱效果，保證設備高轉速狀態下的穩定可靠運行。

2.2  電控柜。

由設備強電系統、弱電控制元件、安全保護系統組成。

? 設備強電系統。為設備提供380V三相電源，并通過弱點控制系統實現有效的通斷電。

? 弱電控制元件。包括板卡、模塊等控制元件，實現試驗數據的采集、傳輸及反饋功能，抗干擾能力強，信號穩定性高。

? 安全保護系統。設備配有相序保護器等安全保護裝置，有效保證設備的正常工作及異常斷電功能。

2.3 計算機控制系統。

主要由工業控制計算機（研祥）、液晶顯示器、軟件部分組成。

? 軟件主界面可實時顯示試驗力、試驗時間、摩擦力矩、試驗溫度、試樣夾具溫度、試驗轉速、摩擦因數、PV值等試驗參數。

? 曲線顯示頁面可實時顯示和保存摩擦力矩-時間、試驗力-摩擦因數、速度-摩擦系數、溫度-時間、試驗力-時間、速度-時間、PV值-時間、摩擦系數-時間、磨損量-時間等曲線。報表處理可根據用戶需求填寫相關試驗資料，如試驗材料編號、潤滑條件、報告編號、試驗日期等，并可根據實際情況設置數據輸出的采樣時間間隔（最小為1S）。數據保存根據采樣時間間隔把試驗力、摩擦力、摩擦系數、溫度等參數以.TXT或.RTF格式輸出。保存試驗數據可以Excel文檔格式導出，方便處理。

? 安全保護：試驗時間、摩擦扭矩、溫度、轉數等均設安全報警保護，任一參數報警，設備自動停機。并設有控制按鍵和急停保護按鈕。

二、 主要技術參數

3.1  試驗力：                     25N～4000N

3.2  試驗力示值相對誤差：        ≤±1％

3.3  試驗力長時保持示值誤差：    ≤±1％F.S

3.4  最大摩擦扭矩：               23.9N.m

3.5  扭矩示值相對誤差：          ≤±1％

3.6  試驗轉速：                  10～3000 r/min 無級可調

3.7  轉速精度                    ±1%

3.8  加熱溫度范圍                室溫～350℃

3.9  試樣溫度測量                 室溫～350℃

3.10  夾具溫度測量                 室溫～500℃

3.11  溫度測量精度                ±1℃

3.12  試驗時間控制范圍：         1s～99999min

3.13  試驗轉數顯示與控制范圍：   999999999

3.14  試件尺寸：                 φ23（外）×φ20（內）×20（長）

φ12（外）×φ10（內）×10（長）

    3.15  試驗空間：                 滿足以上兩種摩擦副的裝夾并具有拓展空間，拓展范圍，試樣軸直徑10mm-75mm

3.16  主軸電機功率：              5 kW

3.17  停機控制方式：             手動/自動（時間、試驗力等）

3.18  試驗機電器設備質量、裝配質量和外觀質量符合GB/T2611的有關規定。
